Hazardin proto FPV lasit.
« : 21 Maaliskuu, 2016, 09:39:28 »
 Tervehdys kaikille!

 Rakentelen kaikenlaista aikanikuluksi ja nyt aloin perehtymään oculus tyyppisiin FPV laseihin. Minun ei ole yleensä edes tarkoitus tehdä asioita välttämättä halvimmalla tavalla joten tästäkään projektista ei kannata hakea sitä halvinta tapaa toteuttaa tätä asiaa. Netistä löytää komponentteja tällaiseen varmasti paljon halvemmalla ja todennäköisesti vielä jopa ihan valmiina FPV ratkaisuina.

 Oculus riftiä DK2 käyttäneenä olen melko mieltynyt lasien tapaan tuottaa kuvaa sen tuoman laajan näkökentän takia. Ongelmina tavassa tehdä FPV lasit näin on kuitenkin screendoor efektin tuoma pikselien näkyminen eli riittävän korkea resoluutio sekä 21:9 ja noin 6-7 tuuman näyttö moduulien löytäminen. Koska ruutu jaetaan kahteen osaan 21:9 kuvasuhteella 4:3 suhde pysyisi FPV kameralle hyvänä.

 Oculus tyypisten FPV lasien kolme tärkeintä asettamaani vaatimusta on

-Ei Blue screeniä
-Mahdollisimman pieni screendoor efekti.
-sisäänrakennettu  5.8ghz vastaanotin.
-kompakti koko sekä helppo käyttöisyys (virrat päälle, oikean kanavan valinta ja lentoon)
-IPD säätömahdollisuus.
-mahdollisimman pieni tyynyvääristymä.
-Mahdollisimman pieni viive kuvassa.

Lähdin kohtaamaan haasteita tilaamalla ensin OCDAYN 3D FPV lasit.

Lasit ovaT HUONOINTA LAATUA mitä olen koskaan nähnyt koska

-lasit ei istu päähän eli todella epämukavat.
-Linssit laseissa aivan ala-arvoiset.
-elektroniikan juotoksissa vikaa esim vastaanotin ei toiminut kunnolla (jouduin itse korjaamaan ja muutin sen niin että temppuileva diversiteetti toimii nyt yhtenä vastarina)
-kuvasuhde vääristyy 16:9 näytöllä kun 4:3 suhteen kameran kuva jaetaan kahdeksi.

Lasit menivät siis purkuun ja pienen modauksen jälkeen istutin ne Spectra Optics G-01 3D VR laseihin.

parannusta siis
-paremmat päässä.
-hyvät säädöt IPD sekä näytön etäisyys linsseistä (OCdayssa vain onneton IPD:n säätö)
-Vastaanotin toimii modauksen jälkeen moitteettomasti.



Modattu näyttöyksikkö.

videokontrolleri. vastari. splitteri elektroniikka.

Ei bluescreeniä.

Seuraavan proton ominaisuudet tähän verrattuna voisivat olla-
-Yhden näytön vaihto kahteen 3.2 tuumaiseen todellisen 640x3(RGB)x480 resoluutioiseen laatunäyttöön näin ei tarvitsisi erikseen splitteriä.

-Ei blue screen omaavat erilliset näytön ohjaus kortit ehkäpä

-Laadukkaampi pienikokoinen vastari


Toistaiseksi en ole parempia näyttöjä löytänyt ja 3.2 tuumaa on parempi tähän ratkaisuun kuin 3.5 tuumaa IPD säätöjen ja sovitettavuuden takia.

Lisäksi vaivaa tuottaa sopivivien nobluescreen softan omaavien 50pin LSDV liitäntäisten video kontrollerien saatavuus. Otin yhteyttä kiinaan ja valmistaja voi kuulemma ajaa kortteihin sellaiset ominaisuudet kuin itse haluaa, mutta ei varmaan rupea paria levyä ohjelmoimaan erikseen ihan ilmaiseksi vaan silloin pitäis tilata kamaa ihan teollisuuden mittakaavassa?

Tuota Realtekin 2660 sirua on ainakin joissain tapauksissa käytetty ilman blue screen ominaisuutta ja siksi katoin sitä, mutta mistäs tietää mikä softa tuossa katsomassani levyssä on eli pitää varmaan ottaa riski ja kokeilla :)

Että sellasta tälläkertaa

Hazardi
« Viimeksi muokattu: 21 Maaliskuu, 2016, 10:19:46 kirjoittanut Hazardi »

Poissa Hazardi

  • Aloitteleva torppari
  • *
Vs: Hazardin proto FPV lasit.
« Vastaus #1 : 21 Maaliskuu, 2016, 11:20:10 »
 Tässä pari näyttö kontrolleria joita on mahdollista käyttää vaikka vanhan tietokoneen monitorin näyttöpaneelin ohjaukseen FPV tarkotuksessa ilman bluescreeni ominaisuutta.

RTD2660 (korteissa saattaa olla myös Realtekin 2662 siru) ei käytännössä eroa.


La.MV.29.P TSUM29

VST29-01B

Hazardi

Poissa Hazardi

  • Aloitteleva torppari
  • *
Vs: Hazardin proto FPV lasit.
« Vastaus #2 : 23 Maaliskuu, 2016, 18:36:30 »
Tervehdys kaikille!

 En voinut vastustaa kiusausta ja jatkoin netin kaivelua ja pitkän tutkinnan sekä etsimisen jälkeen tilasin komponentit.

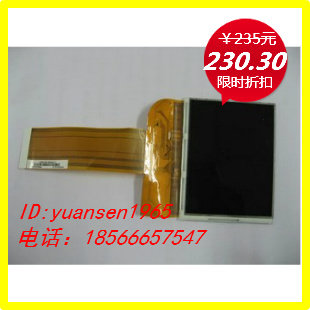

eli kaksi kappaletta 3.2 tuuman 640x3(RGB)x480 näyttöä sekä kaksi RTD 2660 sirun omaavaa ohjain korttia
joissa on mahdollisuus valita onko bluescreen ominaisuus päällä vai ei
http://www.aliexpress.com/item/Original-for-PVI-3-5-inch-PD035VX2-Mainboard-Motherboard-Repair-Parts-Board-Replacement/32618489453.html?spm=2114.13010108.99999999.7.QF3zjI

Vielä harkitsen millaisen 5.8 ghz vastaanottimen laseihin laitan. Ehdotuksia ja ajatuksia otetaan vastaan  :D

parin minuutin harkinnan jälkeen päädyin alla olevaan vastaanottimeen

Features:
• Automatic channel scanning
• 2 Button Operation, FR and CH
• Received signal strength indicator
• 32 channels Covering A, B, E and F bands with auto lock
• 7.4 to 12.6v input range
• Dual A/V outputs
• OLED display screen
• Low Battery Voltage Indicator
Specs:
Operating Voltage: 7.4 -12.6v
Receiver: -99 dbm ISM 5.8GHz 32ch
Output: 2 channel AV output ports, 1 x RSSI signal output port
Dimensions: 100 x 80mm
Antenna connections: SMA
Operating Current: 100mA
Casing Material: Plastic
Included:
1 x Quanum Auto Scan receiver
2 x A/V cables
1 x RSSI cable
1 x Power cable
1 x Dipole antenna

Frequency Range:
FR1 5865,5845,5825,5805,5785,5765,5745,5725
FR2 5733,5752,5771,5790,5809,5828,5847,5866
FR3 5707,5685,5665,5645,5885,5905,5925,5945
FR4 5740,5760,5780,5800,5820,5840,5860,5880

Täytyy vähän raapia päätä miten tuon kokoisen saa ympättyä laseihin mahdollisimman kivuttomasti  ::)


Hazardi
« Viimeksi muokattu: 23 Maaliskuu, 2016, 19:08:03 kirjoittanut Hazardi »
